特點
電源濾波器雜散電容小、高頻阻抗值大，阻抗偏差小，工作電流大，有良好的電磁兼容性。其磁芯采用高導磁率的MnZn鐵氧體材料，對噪聲具有高的阻抗。磁芯類型：UU、EE、FT、T。安裝方式：臥式、立式等。
應用場合
廣泛用于電視、通訊、空調、計算機等抗EMI線路。例如：用于通訊、網絡、計算機；工業、科學和醫療設備；電視、音響、空調等家用電子設備；各類電子儀器、航天設備等。
 |  |

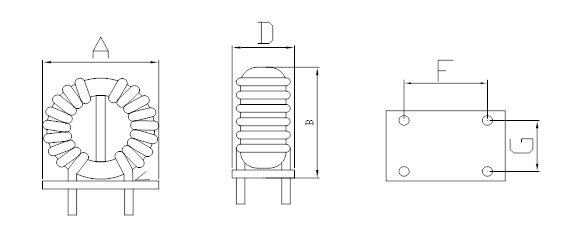

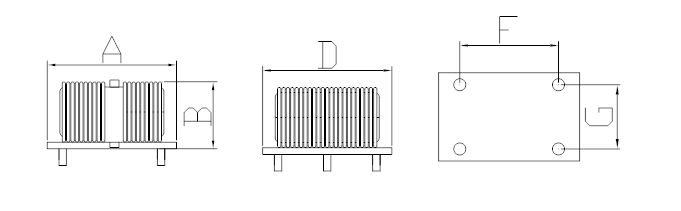

立式環形濾波器 | 臥式環形濾波器 |
系列規格表
型號 | A±2.0 | B±2.0 | D±1.0 | F±0.3 | G±0.5 | PIN |
T9*5*3 | 7.0 | 12.5 | 7.0 | 4.5 | 4.5 | 2+2 |
T9*5*5 | 10.5 | 12.5 | 6.0 | 6.0 | 3.0 | 2+2 |
T10*6*5 | 13.0 | 14.5 | 8.0 | 10.0 | 4.5 | 2+2 |
T12.7*7.8*6.4 | 16.0 | 20.5 | 16.0 | 6.0 | 3.0 | 2+2 |
T18*10*10 | 21.5 | 25.0 | 21.5 | 12.5 | 7.5 | 2+2 |
T22*14*12.5 | 27.0 | 32.5 | 18.0 | 10.0 | 12.0 | 2+2 |
T25*15*12 | 35.0 | 27.0 | 25.0 | 18.0 | 16.0 | 2+2 |
T31*19*13 | 28.0 | 34.5 | 19.5 | 22.8 | 15.0 | 2+2 |
T38*25*16 | 43.0 | 41.5 | 23.0 | 29.5 | 18.0 | 2+2 |
T47*24*18 | 46.0 | 54.5 | 27.5 | 39 | 23 | 2+2 |
（1）實物示意圖
電源濾波器又稱“電源EMI濾波器”或者“EMI電源濾波器”，這是一種由電容、電感和電阻組成的濾波器，是濾波器的一種。
它的作用是：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到所需要的有效信號。

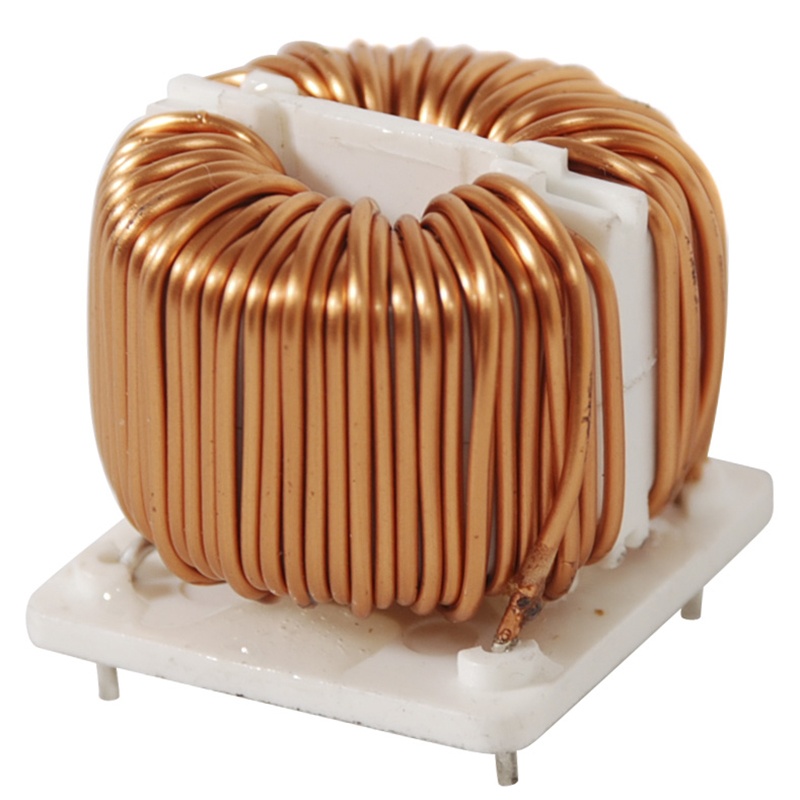

電源濾波器實物圖
（2）電路原理圖
電源濾波器的典型結構如下圖所示，這是一種無源網絡結構，對交流和直流電源都適用，具有雙向抑制性能。
這樣一個簡單的無源濾波器起到了雙向抑制噪聲的作用。
