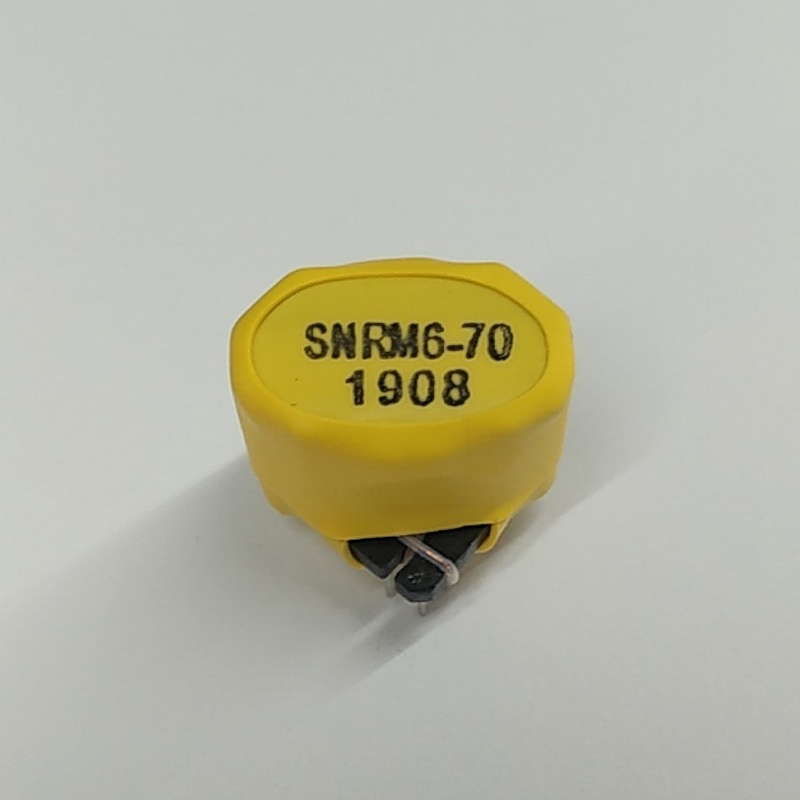

特點
上述中廣泛應用于開關電源中的變壓器，其具有的特點如下：
使用頻率：25-500kHZ
功率范圍：10-500W
高導磁率、高效率、低漏感、散熱好、電磁干擾小
磁芯：EE、EC、EI、EF、EER、ED、EFD、PQ、RM
磁芯材質：SP3、SP4、SP4A
安裝方式：可按客戶要求設計
應用場合
各類開關電源：DC-DC,AC-DC-AC,DC-AC,UPS電源等
電路形式：正激、反激、推挽、半橋、全橋電路等
用于通訊、電視、空調、計算機等供電電源。各類電子設備中的開關電源等。

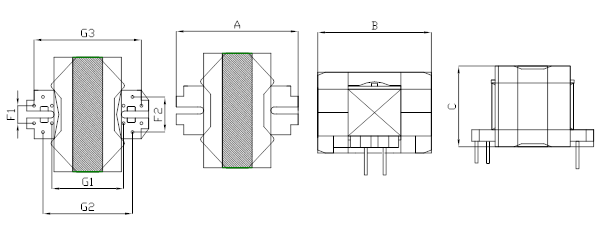

系列規格表
型號 | A±2.0 | B±2.0 | D±1.0 | F1±0.3 | F2±0.3 | G1±0.5 | G2±0.5 | G3±0.5 | PIN |
RM5 | 16.0 | 15.2 | 11.2 | 1.8 | 3.6 | 10.8 | ／ | 14.4 | 3+3 |
RM6 | 20.8 | 18.4 | 13.0 | 1.8 | 3.6 | 10.8 | 14.4 | 18.0 | 4+4 |
RM8 | 24.4 | 23.8 | 17.0 | 3.6 | 7.2 | 14.4 | 18.0 | 21.6 | 6+6 |
RM10-1 | 29.0 | 20.0 | 28.0 | 3.5 | 7.0 | 18.0 | 21.7 | 25.2 | 6+6 |
RM10-2 | 28.5 | 20.0 | 38.0 | 3.8 | 5.1 | ／ | 28.0 | ／ | 6+6 |
RM12 | 38.5 | 37.5 | 23.7 | 3.5 | 10.5 | 21.5 | 28.5 | 36.0 | 6+6 |
（1）典型電路

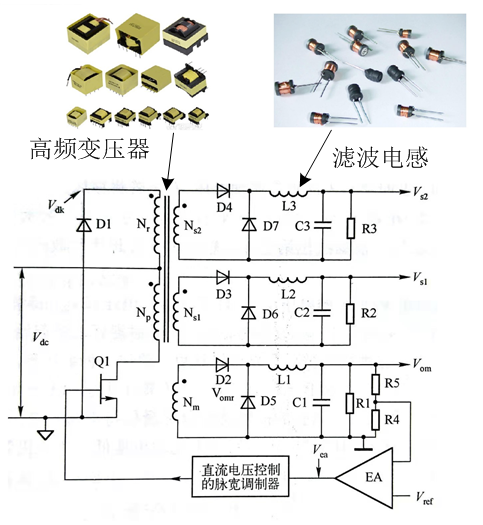

在開關電源電路中，常用的典型電路拓?fù)溆校?strong>正激式、反激式、推挽式、半橋式（全橋）等。典型的三路輸出正激變換器拓?fù)淙缦聢D。在直流輸入電壓為60-200V，輸出功率為200W的場合，正激變換器可能是應用廣泛的拓?fù)洹?/p>
三端輸出正激變換器拓?fù)?/p>

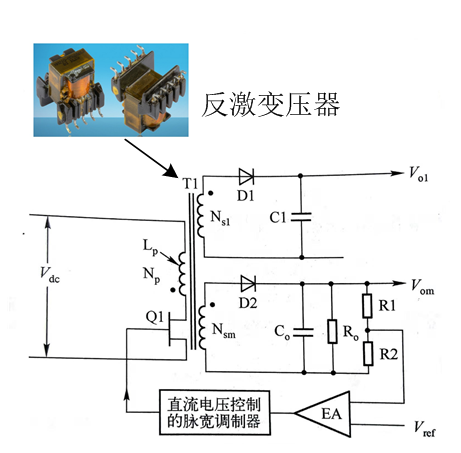

反激變換器的典型電路圖如下圖，在5-150W的低成本電源應用中非常廣泛，其優點就是不需要次級輸出電感。
反激變換器拓?fù)?/p>

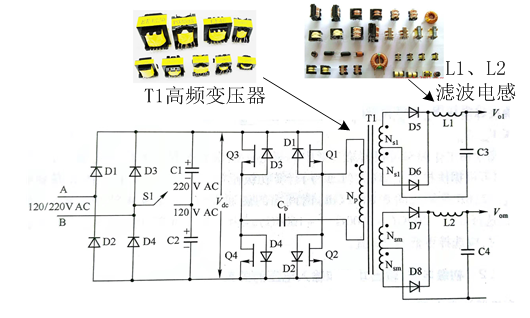

全橋變換器的典型拓?fù)淙鐖D所示，其廣泛應用于輸入網壓為220V或更高應用場合，其主要優點是可以將變壓器初級側的漏感電壓尖峰鉗位于直流母線電壓，且將漏感能量回饋到輸入母線中。
全橋變換器拓?fù)?/p>
